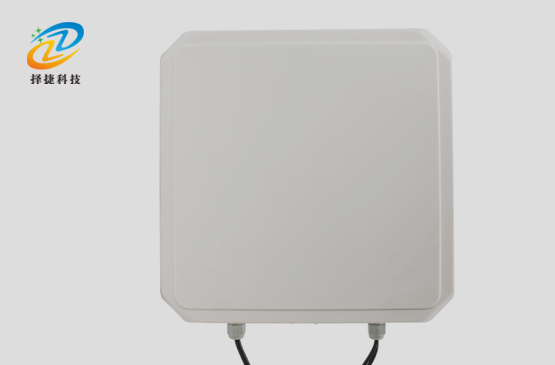

超高频电子标签阅读

产品特点

• 本产品具有多协议兼容、读取速率快、防水型外观设计, 满足苛刻工作环境要求；
• 全面支持符合ISO-18000-6C（EPC G2）电子标签；
• 支持USB、RS232和Wiegand26/34等多种通讯方式；
• 输出功率达30dbm可调，支持定时模式、主从模式、触发模式等多种工作模式；
• 应用适合：车辆门禁、不停车自动收费、人员门禁管理、物流监控、生产自动化管理等领域。
• 可用于物品识别和数据采集，利用其具有的良好特性，尤其在下列领域中可广泛使用：
• 运输管理：公路、铁路运输管理和集装箱运输管理等；
• 机动车辆管理：公安、交通等部门对各种机动车辆的监控与管理；
• 路桥收费：由于本产品具有远距离高速读取标签数据的能力，路桥收费可以不停车进行；
• 海关通关管理：海关通关、转关的物资和车辆管理；
• 仓储物流管理：商品流动与仓储管理以及邮件、包裹、航空行李等的流动管理；
• 停车场管理：实现管理与收费自动化；
• 门禁管理：包括车辆与人员的进出管理；
• 工艺生产流程：在整个生产过程中监控零部件。
• 唤醒标签：只有被唤醒的标签才能与读写器进行通信，防止系统外其它标签的干扰，确保读写器与本系统标签信息交换的可靠与准确。
• 读取标签数据：不仅可以读取标签的ID号，还可读取指定标签存储区的数据；不仅可以读取单个标签的数据，而且可以同时读取天线波范围内的多个标签的数据。
• 写入标签数据：可以向指定的标签存储区写入数据。
• 可以直接与具有标准Wiegand26/34接口的控制设备连接，无需开发，使用简便。
• 通过标准通信接口与控制器或PC机相连，进行数据通信与交换；提供SDK开发包，供用户进一步开发应用。
• ZJ903系列读写器一般通过RS232数据接口与计算机连接，进行数据交换。由于ZJ903系列读写器只在收到控制器的控制命令后才能对电子标签进行读写操作，因此，我们会向客户提供 SDK开发包，用户可以做应用软件的开发。
• 读写器工作温度为：-40℃~+65℃。因此，在寒冷的地区和季节使用本读写器时，应注意在读写器正式使用前15分钟提前开机预热，以确保读写器的正常运行。
• 维根通讯接口须接GND地线。

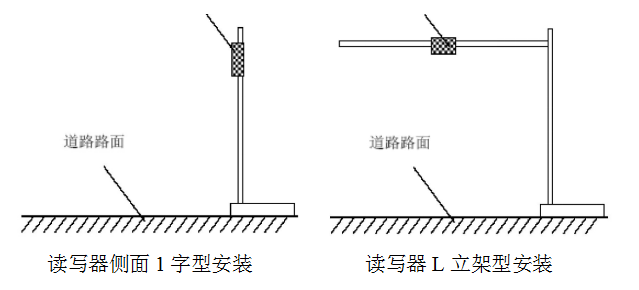

• 安装高度在1.8M以上，立杆直径40-60CM。

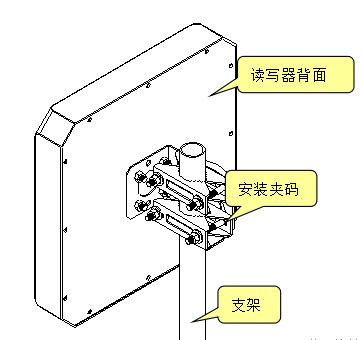

• 抱杆直径40-60mm
• 红色：DC+(7-12V)
• 黑色：GND
• 绿色：RX
• 白色：TX
• 灰色：WG-D1
• 紫色：WG-D0
• EPC GEN2（ISO18000-6C）标签
• 单标签初始化：定义标签的EPC长度，一般为96位。
• 单标签写：对标签的EPC进行写入，每次可写一个地址或多个地址（以1个地址为基准）。
• 单标签锁定：锁定标签的EPC。锁定后，标签的EPC将不能改写。
• 单标签销毁：销毁标签。销毁后，该标签将不能再被使用。
• 触发工作方式(TRIGGER READ)：当触发输入端口上输入低电平时，读写器开始周期性的读卡，一段时间后自动关闭。
• ID相邻判别是为了减少读写器上传数据的冗余而设计的。选用此功能时，当读写器连续多次读到同一张标签的卡号时，只会设定时间内上传一组数据。相邻判别可以选择有效时间，即如果相邻的两次读卡时间间隔超过了有效时间时，是不会对他们进行相邻比判的。用户应根据具体需求进行选用。常用在韦根通讯。

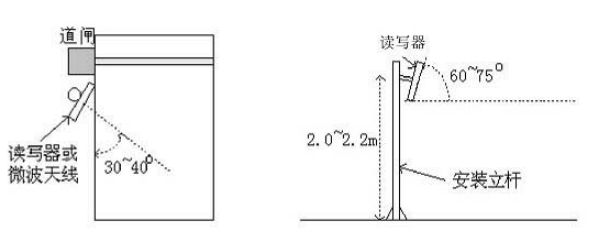

• 天线俯角：指天线向地面倾斜与水平线的夹角，约60~75°
• 天线方位角：指天线偏向车道方向的偏移角，约30~40°
• 选择ZJ903-9DBI读写器系统的安装位置的原则是：
• ZJ903-9DBI读写器与道闸的直线距离不要超过1米
• ZJ903-9DBI读写器所在位置与标签卡之间没有任何物品遮挡
• 在这种情况下：要求 ZJ903-9DBI读写器应紧靠道闸设备、同时使其读取标签的有效范围（最远直线离为0.5米～10米）能覆盖到出入口的进口地感线圈或出口地感线圈，如图所示：
• 用户可根据需要对读写器应用软件进行二次开发。我们提供C#、VC、 VB、Delphi、Java等调用例程，并提供WINCE、LINUX驱动开发，开发包的使用请参考《SDK开发指南》。
