Ⅰ 基本规格
名称：美观高性能超高频RFID通道门ZJ-TDM01
◆ 尺寸：1490*370*50mm（单门）、底座206mm
◆ 重量：21KG（主副门）
◆ 工作频段：FCC：902MHz～928MHz；ETSI：865MHz～868MHz（可选）
◆ 符合标准：ISO18000-6C/EPC C1G2 、ISO18000-6B 、GB/T29768-2013（选配）
◆ 重量：21KG（主副门）
◆ 工作频段：FCC：902MHz～928MHz；ETSI：865MHz～868MHz（可选）
◆ 符合标准：ISO18000-6C/EPC C1G2 、ISO18000-6B 、GB/T29768-2013（选配）
◆ 工作温度：-20℃～50℃
◆ 存储温度：-30℃～70℃
◆ 环境湿度：5%～95%RH，无凝露
◆ 供电电源：AC 220V±10%
◆ 输出功率：0-33dBm（可调节）
◆ 读取距离：0-400cm（可调节）
◆ 通讯接口：RJ45/RS232 (WiFi/4G选配)
◆ 每个通道门禁推荐宽度：1.5～2m
◆ 设备材料：合金型材；亚克力面材
◆ 外观：机身-银灰，面板-米白
◆ 功能：声光报警
◆ 存储温度：-30℃～70℃
◆ 环境湿度：5%～95%RH，无凝露
◆ 供电电源：AC 220V±10%
◆ 输出功率：0-33dBm（可调节）
◆ 读取距离：0-400cm（可调节）
◆ 通讯接口：RJ45/RS232 (WiFi/4G选配)
◆ 每个通道门禁推荐宽度：1.5～2m
◆ 设备材料：合金型材；亚克力面材
◆ 外观：机身-银灰，面板-米白
◆ 功能：声光报警
Ⅱ 特色功能
自主知识产权设计
内置主流超高频识别模组
产品内置业界领先的超高频识别模组，具备卓越的多标签读取能力，确保所识别数据的真实性和准确性。
内置自研高增益窄波束天线
我们自主研发的高增益窄波束天线，实现了...的识别区域控制，...盲点，保障识别过程无遗漏。
内置报警灯和蜂鸣器
设备内置高灵敏度报警灯和蜂鸣器，一旦触发报警，迅速响应，为您提供安全可靠的保护。
支持功能定制
可根据客户需求进行功能定制，如判断进出方向、屏幕显示、远程升级等，满足多样化的应用场景需求。
Ⅲ 通道门构成
◆ 主门*1副门*1
◆ 10dBi 窄波束天线*4台 馈线*4根
◆ 控制板及电源*1套
◆ RFID读写模块*1片
◆ 报警器*1个
◆ 红外对射*2组
◆ 红外连接线*2组
◆ LED双色灯带（红绿）*2
Ⅳ 通道门读写器特性
| 特性 | 描述 | |
| 1 | 射频模块核心芯片采用 Impinj R2000 | ◆ 射频模块核心芯片基于业内菁英性能的超高频专用芯片Impinj R2000而设计。 |
| 2 | 高性能多标签识别算法 | ◆ 独特的自适应动态Q防冲突算法V3.0多标签识别算法，提供业内识别效率。 |
| 3 | 少量标签优化算法 | ◆ 为读取少量标签应用而专门优化的算法。 ◆ 超高的标签反应速度。 |
| 4 | 类双CPU架构设计 | ◆ R2000负责轮询标签，CPU负责数据管理。轮询标签和发送数据并行，互不占用对方时间。 极大提高了整体性能。 ◆ CPU负责产生真正的随机数，负责监控系统的运行状态。 |
| 5 | 快速4天线轮询功能 | ◆ 高速轮询4天线。每个天线最短轮询时间约50mS。 ◆ 可单独配置各天线的轮询时间。 |
| 6 | 硬件死机监测 | ◆ 硬件监测CPU运行状态。 ◆ 24小时×365天常年运行不死机。 |
| 7 | 射频功率放大器PA保护功能 | ◆ 模块内部集成前向和反向功率检测功能，当模块射频端口未连接天线就启动读卡时可快速检 测天线未连接状态，从而保护PA在开路输出情况下不被烧坏。 |
| 8 | PA高功率输出能力 | ◆ 选用放大输出能力更强的PA芯片，模块的输出功率可达35dBm。输出33dBm时PA依然 保持线性状态。更大的输出功率可实现更远的识别距离，同时在特定的应用场合，更大的输出功率可激活灵敏度较弱的标签。 |
| 9 | 天线连接检测功能 | ◆ 模块集成天线物理连接检测电路可快速准确的检测模块端口的天线连接状态。 ◆ 通过一条指令即可读取模块所有端口的天线连接状态。 |
| 10 | 简洁高效的软硬件接口 | ◆ 单电源供电，无需外接钽电容，模块即可正常工作，外围电路极其简单。 |
| 11 | 板载温度传感器 | ◆ 板载高精度的温度传感器，实时监测系统的运行温度。 |
| 12 | 杰出的标签读取性能 | ◆ 模块具有超低的接收灵敏度和超强的放大输出能力。9dBi圆极化天线稳定识别距离大于20 米。12dBi圆极化天线稳定识别距离大于30米。 |
| 13 | 简洁高效的指令系统 | ◆ 基于串口的指令系统。 ◆ 简洁，高效，方便，快速集成。 |
| 14 | 杰出的散热设计 | ◆ 发热器件全部具有导热结构。 ◆ 大面积的散热片接触面。 ◆ 热耦合界面采用高热导率的导热硅脂，高温下不挥发。 ◆ 钣金铝壳机身，长期连续工作不发热。 |
Ⅴ通道门读写器电气及机械参数
| 外形尺寸 | 200(L) x 204(W) x 30mm(H) |
| 重量 | 820g |
| 外壳材料 | 铝 |
| 输入电压 | DC12V～24V |
| 待机状态电流 | <70mA |
| 睡眠状态电流 | <100uA |
| 工作电流 | 800mA +/-5% @ DC 12V Input（33dBm输出功率平均工作电流） |
| 工作温度 | - 30°C ～+70°C |
| 储存温度 | - 40 °C～+ 85°C |
| 工作湿度 | < 95% ( + 25°C) |
| 空中接口协议 | EPC global UHF Class 1 Gen 2 / ISO 18000-6C |
| 工作频谱范围 | 860MHz ～960MHz |
| 输出功率 | 0 ～33dBm |
| 输出功率精度 | +/- 1dB |
| 输出功率平坦度 | +/- 0.25dB |
| 接收灵敏度 | < -85dBm |
| 盘存标签峰值速度 | 700张/秒 |
| 标签RSSI | 支持 |
| 天线连接保护 | 支持 |
| 环境温度监测 | 支持 |
| 工作模式 | 单机/密集型 |
| 通讯接口 | RS232 或 TCP/IP |
| GPIO | 2路输入，2路输出 |
| 通讯波特率 | 默认115200bps（可配置38400或460800） |
| 散热方式 | 空气冷却 |
| 工作区域支持 | US, Canada and other regions following U.S. FCC Europe and other regions following ETSI EN 302 208 with & without LBT regulations Mainland China Japan Korea Malaysia Taiwan |
Ⅵ 产品展示

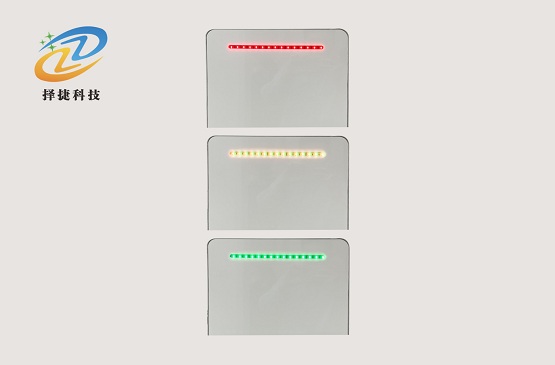

LED双色灯带（红绿）及报警指示灯展示

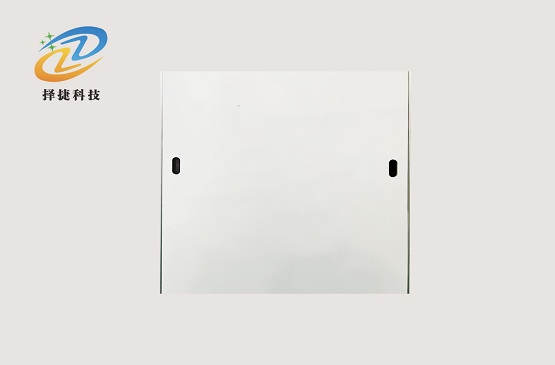

红外对射展示

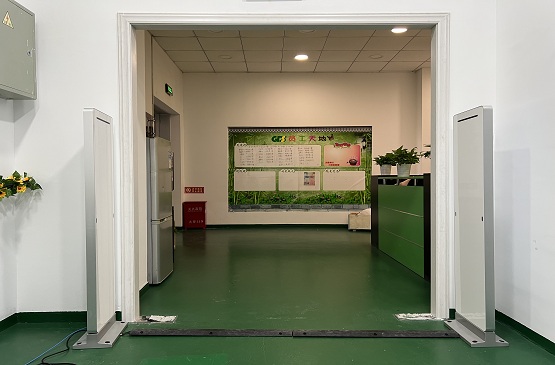

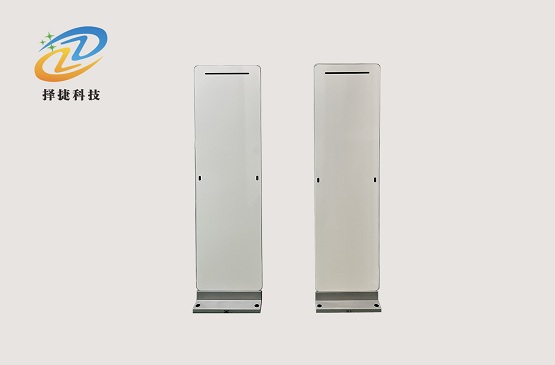

实拍展示
LED双色灯带（红绿）及报警指示灯展示
红外对射展示
实拍展示
