室内全向有源基站ZJB-51

Ⅰ 产品简介

——————————————————————————————————————————————————————————————

◆ 室内全向有源基站ZJB-51是一款通用型的设备，内置3dbiPCB天线，仅适用于室内安装。
◆ 设备下方有三个 LED 指示灯，用于指示设备的工作状态；内置蜂鸣器，可通过发声提示读取标签状态，发声时长可通过软件设置，也可关闭声音。
◆ 设备接口包含：TCP/IP 网口、RS232、RS485、韦根；内置一个继电器，读到卡后继电器闭合。
◆ 设备主要通过 RS232 接口配置参数，使用前必须通过配置软件配置，也支持拨码开关配置常用参数。
◆ 主要应用场景：人员出入考勤定位、隧道施工人员考勤定位、矿井考勤定位、作业车辆靠近人员安全报警系统、资产管理系统、固定资产管理系统。



Ⅱ 产品主要优势

——————————————————————————————————————————————————————————————

◆ 抗干扰能力强，不受外界无线电波影响；
◆ 能够同时读取标签的能力强（防碰撞能力强）；
◆ 内置 2000 张标签的缓冲区；
◆ 防水等级高：IP56（室内使用）；
◆ 读取标签距离可调，0-50 米可调（使用软件设置）；
◆ 多种接口，使用方便；
◆ 支持继电器输出；
◆ 没有外接线，所有接口都集成在设备上。



Ⅲ 主要功能

——————————————————————————————————————————————————————————————

◆ 设备工作状态指示（3 个 LED 指示灯，内置蜂鸣器）；
◆ 读到的标签保存到缓冲区中，具有 2000 个标签的缓冲能力；
◆ 读到标签后能够通过 TCP/IP 网口、RS232、RS485、韦根 26/34/66 传送到上位机；
◆ 通信模式有主动传送与被动传送；
◆ RS232、RS485 通信速率可以设置；
◆ 读取标签的距离可以设置（0-31 个档）；
◆ 读取同一张标签的间隔时间是可以设置；
◆ 标签主动上传的速度是可以设置；
◆ 外部触发启动读卡；
◆ 支持继电器输出。当读到标签后，继电器闭合，闭合时间可以通过软件设置；
◆ 外部输入信号可以用来关闭继电器；
◆ 支持拨码开关设置常用参数；
◆ 能够读取设备出厂信息。



Ⅳ 基本信息

——————————————————————————————————————————————————————————————

◆ 型号：ZJB-51
◆ 产品类型：2.4G 有源 RFID 读写器
◆ 工作频率：2.4GHz
◆ 同时读取标签能力：大于 2000 张
◆ 产品材质：ABS 塑料
◆ 产品颜色：灰色
◆ 天线：内置 3dbi 天线
◆ 外连接 ：DC 电源插孔，DB9-M，RJ45，12P 连接端子，拨码器
◆ 通讯接口 ：TCP/IP 网口、RS232、RS485、韦根 26、韦根 34、韦根 66
◆ 状态指示 ：底部 3 个 LED 灯指示、内置蜂鸣器
◆ 继电器输出：当读到卡后，继电器闭合，闭合时间可以通过软件设置
◆ 触发读卡信号：外接一路触发读卡信号，触发后读卡延迟时间可以由软件设置
◆ 状态输入信号：一路状态信息，也可以用来关闭继电器
◆ 电源：DC12-36V
◆ 额定功率 ：1W
◆ 工作温度(℃) ：-25℃ ～ +75℃
◆ 储存温度(℃)：-40℃ ～ +85℃
◆ 工作湿度：小于 95％
◆ 设备尺寸：168mm×50mm
◆ 设备重量：1kg
◆ 包装尺寸：250mm×250mm×80mm
◆ 包装数量：1
◆ 包装重量：1.5kg



Ⅴ 主要技术参数

——————————————————————————————————————————————————————————————

◆ 工作频率：2.4GHz-2.5GHz；
◆ 工作方式：主动式与被动结合；
◆ 结构：外罩为耐高温、耐低温 ABS 塑料；
◆ 天线参数：内置 3dbi 天线；
◆ 通讯接口方式：TCP/IP 网口，RS232、RS485、韦根 26、韦根 34、韦根 66；
◆ 通讯方式：主动方式（读写器读到标签后，主动向上位机发送）;
◆ 设备内部有 2000 个标签的缓冲能力；
◆ RS232、RS485 通讯速率可以用户设置；
◆ 读卡距离：可达 50 米；
◆ 识别准确率：99.999999%；
◆ 提供演示软件、API 函数等；
◆ 可以根据用户要求制定各种数据格式输出；
◆ 工作电压：DC12-36V；
◆ 额定功率：1W；
◆ 工作温度：-25℃ ～ +75℃；
◆ 储存温度(℃)：-40℃ ～ +85℃；
◆ 工作湿度：小于 95％；
◆ 设备尺寸：168mm×50mm；
◆ 设备重量：1.0kg；
◆ 包装尺寸：250mm×250mm×80mm；
◆ 包装数量：1；
◆ 包装重量：1.5kg。



Ⅵ 产品装箱清单

——————————————————————————————————————————————————————————————

◆ 室内全向有源基站ZJB-51：1个；
◆ AC-DC12V3A 电源适配器：1个；
◆ 3 芯直连串口线：1个；
◆ 安装支架：1个；
◆ 合格证：1个；
◆ 外接信号说明书：1个。

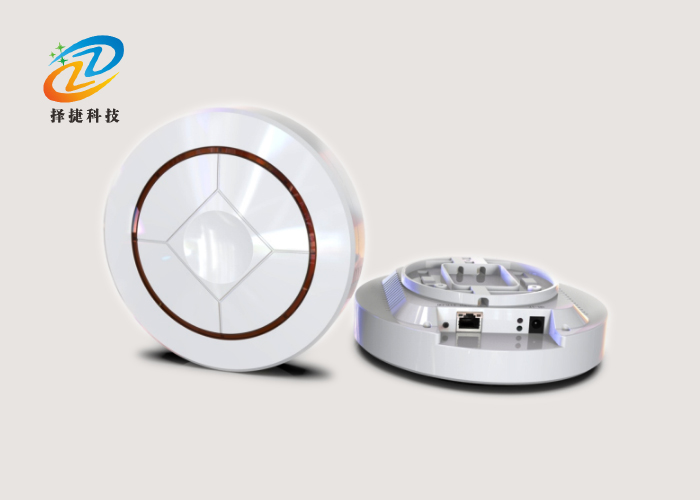

Ⅶ 产品实拍

——————————————————————————————————————————————————————————————

实拍展示
