全向有源基站ZJB-52

Ⅰ 产品简介

——————————————————————————————————————————————————————————————

◆ ZJB-52全向有源基站是一款功能强大的全方位数据读写设备。其外壳采用坚固的铝合金材料精制而成，具备外接四根外置天线的能力，增强了读卡效果，有效避免了信号盲区的产生。
◆ 外接天线通过50欧姆的同轴电缆与SMA天线连接器稳固连接，为了确保信号传输效果，建议同轴电缆的长度尽量缩短。
◆ 该产品的防护等级相对较低，因此仅适用于室内环境。
◆ 它在多个领域都有广泛的应用，包括但不限于停车场管理、立体车库、人员考勤定位系统、门禁系统、停车场收费系统、汽车衡管理系统以及海关货物进出口安检管理系统，为各种场景提供高效稳定的数据读写支持。



Ⅱ 产品主要优势

——————————————————————————————————————————————————————————————

◆ 抗干扰能力强，不受外界无线电波影响；
◆ 能够同时读取标签的能力强（防碰撞能力强）；
◆ 内置 2000 张标签的缓冲区；
◆ 防水等级高：IP56（室内使用）；
◆ 读取标签距离可调，0-100 米可调（使用软件设置）；
◆ 多种接口，使用方便；
◆ 支持继电器输出；
◆ 没有外接线，所有接口都集成在设备上。



Ⅲ 使用方法

——————————————————————————————————————————————————————————————

◆ ...步：打开包装箱，按清单清点数量；
◆ 第二步：准备电脑和 RS232 串口线（USB 转 RS232 线），并把电脑与设备连接起来；
◆ 第三步：把 4 根全向天线安装读写器上；
◆ 第四步：把连接器连接到电源插座上，再把 DC 插头插入大设备中；
◆ 第五步：观察电源指示灯是否点亮（A 下指示灯）；
◆ 第六步：观察设备工作状态灯，如果指示灯闪亮，说明设备工作正常；

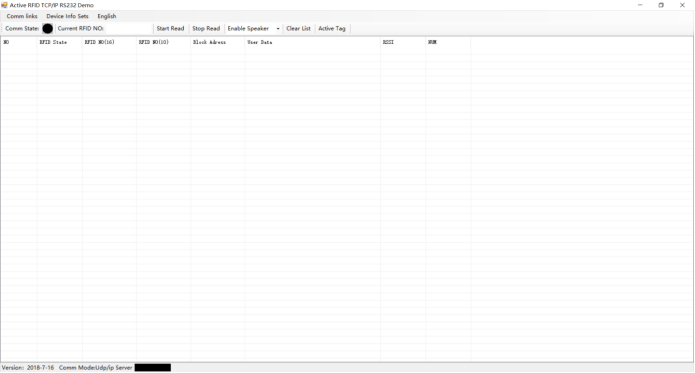

◆ 第七步：运行 DEMO 软件（rfid_tcp_com_demo.exe），显示对应界面：

Ⅳ 接口说明

——————————————————————————————————————————————————————————————

接口定义

◆ 通讯接口采用 6 Pin 的 RJ11 端口。信号定义如下：
◆ 引脚号1：信号名GND，方向无，说明无；
◆ 引脚号2：信号名GND，方向无，说明无；
◆ 引脚号3：信号名系统占用，方向无，说明不能连接到其他设备上；
◆ 引脚号4：信号名RS_TX，方向O，说明RS232 发送；
◆ 引脚号5：信号名系统占用，方向无，说明不能连接到其他设备上；
◆ 引脚号6：信号名RS_RX，方向I，说明RS232 接收。



指示灯说明

◆ A 灯（下边）：电源指示灯；
◆ B 灯（中间）：工作正常灯；
◆ C 灯（上边）：接收正确标签信息灯。



Ⅴ 产品装箱清单

——————————————————————————————————————————————————————————————

◆ ZJB-52室外全向有源基站：1个；
◆ AC-DC9V1A 电源适配器：1个；
◆ 6 芯 RJ11 转串口线：1个；
◆ 合格证：1个。



Ⅵ 日常维护

——————————————————————————————————————————————————————————————

◆ 设备为小功率设备，正常使用下不易坏。从用户反馈情况统计，易发生故障总结如下：电源适配器故障、通信不正常。
◆ 1 指示灯都不亮：
◆ - 没有接通电源；
◆ - 设备指示灯坏了。
◆ 2 工作正常灯不闪亮（常亮）：
◆ - 设备没有进入正常工作状态；
◆ - 设备指示灯坏了。
◆ 3 RS232通讯不正常：
◆ - 串口线没有插好；
◆ - 软件打开的 COM 口与实际连接的 COM 口不一致；
◆ - 软件打开的 COM 口的波特率与实际设备设置的波特率不一致；
◆ - 设备内部故障。



Ⅶ 产品实拍

——————————————————————————————————————————————————————————————

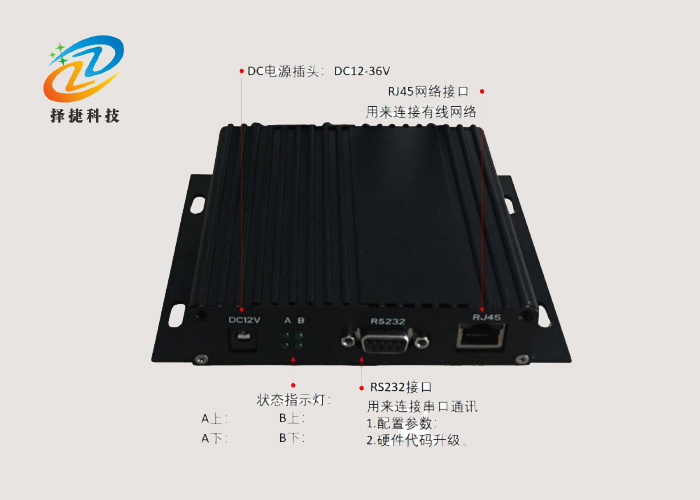

前面板接口

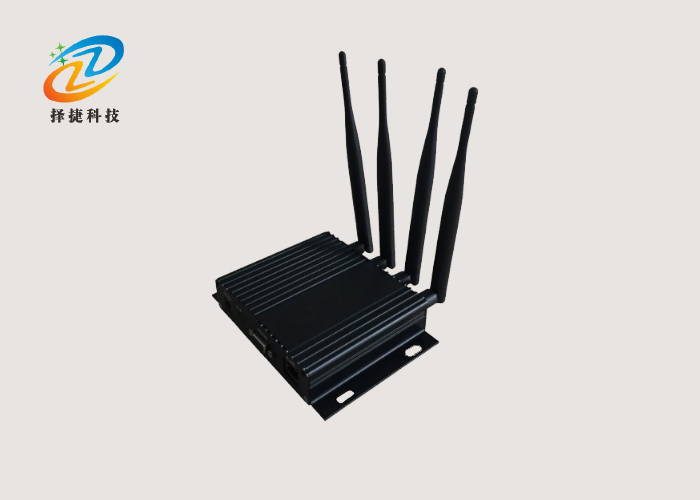

实拍展示
