Ⅰ 产品简介
名称：有源蓝牙定向基站ZJB-53
有源蓝牙定向基站ZJB-53是一款功能强大的通用型蓝牙设备，内置高效的8dbiPCB天线，具备出色的防水性能，达到IP65等级，可稳定安装在室外环境。设备下方配备有三个LED指示灯，实时显示设备的工作状态；内置蜂鸣器，可通过软件设置发声时间来提示读取标签状态，或选择关闭声音。基站通过一根15芯电缆与其他设备进行通讯连接及供电，通讯接口丰富多样，涵盖RS232、RS485和韦根协议。15线的一端配备15芯接头，根据实际使用需求，可以剪掉接头直接通过电缆连接，或外接一个DB15接头。为方便测试，设备还配备了一个专用的扩展板，但在实际使用中，此扩展板并非必需。设备主要依赖RS232接口进行参数配置，使用前需通过配置软件进行相关设置。ZJB-53基站广泛应用于人员出入考勤定位、隧道施工人员考勤定位、矿井考勤定位、作业车辆靠近人员安全报警系统、资产管理系统以及固定资产管理系统等场景，为各类应用提供...可靠的蓝牙定位与通信支持。
Ⅱ 产品信息表
| 型号 | ZJB-53 |
| 工作频率 | 2.4GHz |
| 同时读取标签能力 | 大于2000张 |
| 产品材质 | ABS塑料 |
| 产品颜色 | 灰色 |
| 天线 | 内置8dbi天线 |
| 外连接 | 15芯电缆 |
| 通讯接口 | RS232、RS485、韦根26、韦根34、韦根66 |
| 状态指示 | 3个LED灯指示、内置蜂鸣器 |
| 电源 | DC12-36V |
| 额定功率 | 1W |
| 工作温度(℃) | -25℃ ～ +75℃ |
| 储存温度(℃) | -40℃ ～ +85℃ |
| 工作湿度 | 小于95％ |
| 设备尺寸 | 250mm×250mm×58mm |
| 设备重量 | 1.0kg |
| 包装尺寸 | 297mm×310mm×106mm |
| 包装数量 | 1 |
| 包装重量 | 1.5kg |
Ⅲ 产品主要优势
本设备具有卓越的抗干扰性能，能够有效抵御外界无线电波的侵扰，确保在复杂环境中稳定运行。其强大的防碰撞能力可以同时读取多个标签，极大提高工作效率。设备内置2000张标签的缓冲区，提供充足的存储空间，满足大量数据的处理需求。该设备支持室外安装，具备IP65防护等级，能够在各种恶劣天气条件下正常工作。读取标签的距离可根据实际需求进行灵活调节，范围从0到150米，通过软件设置即可轻松实现。接口设计简洁明了，操作使用非常方便，进一步降低了使用难度，提升了用户体验。
Ⅳ 主要功能
设备工作状态由三个LED指示灯和蜂鸣器清晰指示，让您一目了然；读到的标签信息会自动保存至缓冲区，设备具备保存2000个标签的强大缓冲能力；标签读取后，可通过RS232、RS485、韦根26/34/66等多种接口快速上传至上位机，信息传递稳定高效。设备支持主动传送与被动传送两种通信模式，满足不同应用需求。RS232和RS485的通信速率可根据具体情况进行灵活设置，以适应各种工作环境。读取标签的距离可在0到31个档位之间...调节，充分适应不同操作场景。此外，读取同一张标签的间隔时间以及标签主动上传的速度均可自由设置，确保数据处理的...性和高效性。设备还支持外部触发启动读卡功能，操作更加灵活便捷。同时，用户可以轻松读取设备的出厂信息，便于设备管理和维护。这些先进的功能和设计，使该设备在性能和使用体验上都表现出色，是各种应用场景中的可靠选择。
Ⅴ 技术指标
● 工作频率：2.4GHz-2.5GHz；
● 工作方式：主动式与被动结合；
● 结构：外罩为耐高温、耐低温ABS塑料；
● 天线参数：内置8dbi天线；
● 通讯接口方式：RS232、RS485、韦根；
● 通讯方式：主动方式（读写器读到标签后，主动向上位机发送）;
● 设备内部有2000个标签的缓冲能力；
● RS232、RS485通讯速率可以用户设置；
● 系统识别距离：可达150米；
● 识别准确率：99.999999%；
● 提供演示软件、API函数等；
● 可以根据用户要求制定各种数据格式输出；
● 工作电压：DC12-36V；
● 额定功率：5W；
● 工作温度：-25℃ ～ +75℃；
● 储存温度(℃)：-40℃ ～ +85℃；
● 工作湿度：小于95％。
● 工作方式：主动式与被动结合；
● 结构：外罩为耐高温、耐低温ABS塑料；
● 天线参数：内置8dbi天线；
● 通讯接口方式：RS232、RS485、韦根；
● 通讯方式：主动方式（读写器读到标签后，主动向上位机发送）;
● 设备内部有2000个标签的缓冲能力；
● RS232、RS485通讯速率可以用户设置；
● 系统识别距离：可达150米；
● 识别准确率：99.999999%；
● 提供演示软件、API函数等；
● 可以根据用户要求制定各种数据格式输出；
● 工作电压：DC12-36V；
● 额定功率：5W；
● 工作温度：-25℃ ～ +75℃；
● 储存温度(℃)：-40℃ ～ +85℃；
● 工作湿度：小于95％。

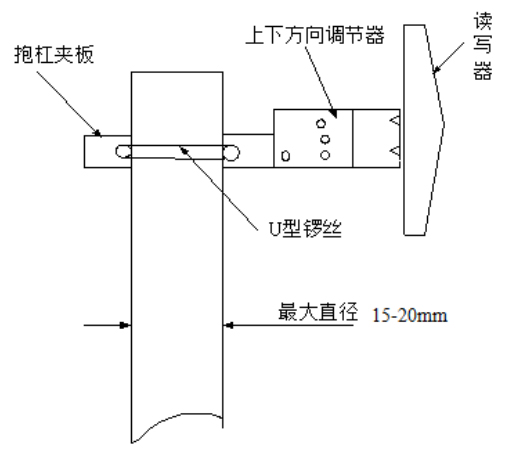

Ⅵ 安装示意图
Ⅶ 装箱清单
| 产品型号名称 | 数量 |
| ZJB-53有源蓝牙定向基站 | 1 |
| 一体化设备转接板 | 1 |
| AC-DC12V3A电源适配器 | 1 |
| 3芯直连串口线 | 1 |
| DB15转接头 | 1 |
| 安装支架 | 1 |
| 合格证 | 1 |
| 外接信号说明书 | 1 |

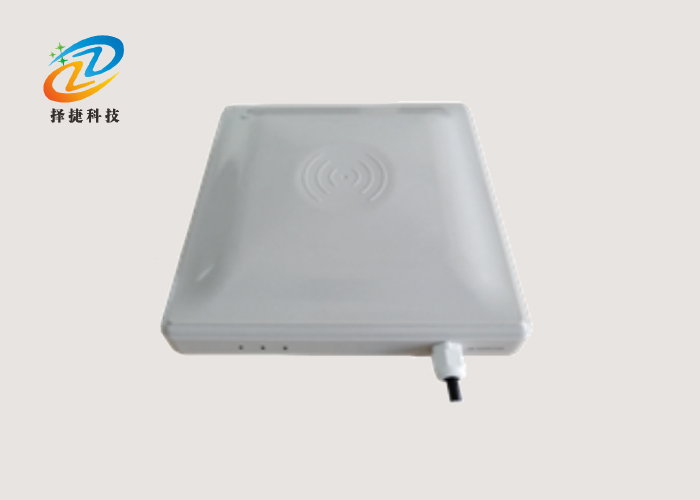

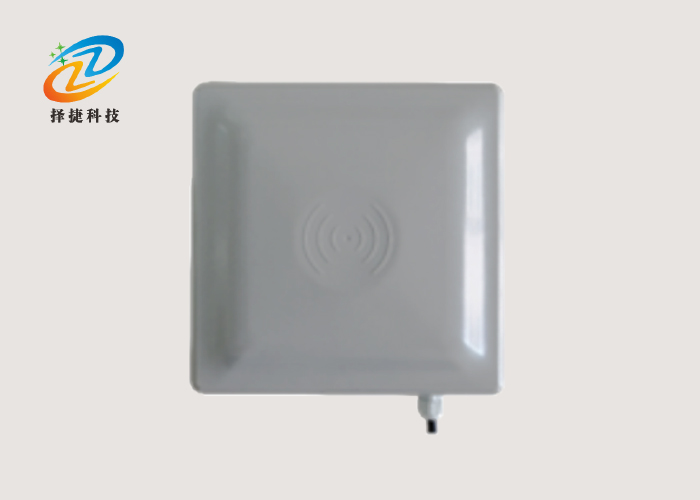

Ⅷ 产品实拍
实拍展示
