Ⅰ 产品简介
名称：远距离超高频一体机ZJ603-12DBI
ZJ603-12DBI是一款卓越非凡的UHF频段电子标签读写器，全面支持ISO18000-6C（EPC C1G2）协议，并且基于强大的M100平台精心开发而成。它融入了专门研制的独特高效电子标签碰撞处理算法，不但确保了高速识读的能力，更实现了对电子标签的迅捷读写操作。这款读写器可广泛应用于多种无线射频识别（RFID）系统，其应用领域涵盖了物流管理、个人身份识别、智能停车场、门禁系统、防伪认证以及生产过程控制等，凭借其出类拔萃的性能，为各类不同的应用场景提供了稳定且可靠的解决方案。
Ⅱ 产品特点
1. 基于M100读写芯片设计；
2. 充分支持符合UHF EPC Gen2(ISO18000-6C)协议电子标签；
3. 工作频率FCC 902～928MHz、CE 865～868MHz(可以用软件按不同国家或地区要求调整)；
4. 以广谱跳频(FHSS)或定频发射方式工作；
5. 输出功率: 最 大26dBm（可调）；
6. 内置12dBi 线极化天线，读卡距离范围 0m~25m*；
7. 支持主动模式，命令模式，触发模式，密码工作模式；
8. DC12V供电，最 大支持24V供电；
9. 通信接口支持RS232, RS485, 韦根, 触发(可定制继电器, USB, RJ45, WIFI, POE,4G)；
10.一路继电器（定制）可以控制喇叭，电机，灯等大功率设备；
11.支持ModBus协议(仅限于RS232、RS485、RJ45接口)；
* 有效距离与协议格式、外接天线、电子标签及工作环境有关。
Ⅲ 技术参数
| 基本参数 | |
| 型号 | ZJ603-12DBI |
| 类型 | UHF超远距离超高频M100高性能一体机 |
| 物理参数 | |
| 外形尺寸 | 450*450*70mm |
| 重量 | 4.5kg |
| 包装重量 | 5.0kg |
| 包装尺寸 | 68*48*11cm |
| 外壳材料 | PVC |
| 重量 | 4.5kg |
| 设备颜色 | 灰白 |
| 环境参数 | |
| 工作温度 | -20~+60℃ |
| 储存温度 | -40~+85℃ |
| 工作湿度 | 5%～95% RH, Non-condensing |
| 防水等级 | IP65 |
| 性能参数 | |
| 工作频率 | 902~928MHz,860~868MHz(软件可调) |
| 天线规格 | 12dBi线极化天线 |
| 输出功率 | 0 - 26dBm |
| 读卡距离 | * 0-25m *有效距离与协议格式、外接天线、电子标签及工作环境有关 |
| 写卡距离 | * 0-12m *有效距离与协议格式、外接天线、电子标签及工作环境有关 |
| 读卡速度 | 400次/1秒 |
| 读写卡类型 | ISO18000-6C（EPC Gen2）/ (可定制为国标*) |
| 读卡提示 | 蜂鸣器 |
| 工作电压 | DC +9 - 24V, 5W |
| 工作模式 | 主动模式, 命令模式, 触发模式, 密码模式 |
| 通信接口 | RS232, RS485, WG26, WG34, 触发, 继电器(定制), RJ45网口(定制), WIFI(定制), POE(定制),USB(定制) ,4G(定制) |
| 网络 | RJ45 支持 TCP 客户端/服务器端, Modbus, DNS, DHCP. WIFI 支持TCP 客户端. 4G 支持TCP 客户端. HTTP 协议(定制), MQTT(定制), LLRP(定制) |
| SDK开发包 | |
| SDK开发包 | 支持 X86 & X64, C++, C#, VB, Delphi, Linux, ARM, Python, NodeJS, QT, JAVA, Android等语言. |
| 接口 | |
| 颜色 | 描述 |
| 红 | 电源正极 (DC 9V – 24V) |
| 黑 | GND地线 |
| 白 |
RS232 TXD
|
| 紫 | RS232 RXD |
| 棕 | GND地 |
| 黄 | 韦根 DATA0 |
| 绿 | 韦根 DATA1 |
| 灰 | GND地线 |
| 品红 | RS485 A+ |
| 橙 | RS485 B- |
| 淡绿 | 触发输入+（TTL level） |
| 蓝 | 触发输入-（TTL level） |
● 电特性
| 极限参数 | |||
| 项目 | 符号 | 数值 | 单位 |
| 电源电压 | VCC | 16 | v |
| 工作温度 | TOPR | -10~+60 | ℃ |
| 贮藏温度 | TSTR | -25~+80 | ℃ |
| 规格（除特别说明，所示规格取自TA=25℃及VCC=+5V工作条件下） | |||
| 项目 | 符号 | 数值 | 单位 |
| 电源电压 | VCC | 4.5~5.5（5典型） | V |
| 工作电流 | IC | 90~150（90典型） | mA |
| 工作频率 | FREQ | 902~928 | MHz |
| 有效距离 | DIS | 0~180(120典型） | mm |
| 型号 | 接口 |
| ZJ603-12DBI | 标准版（RS232，RS485，韦根，触发） |
| ZJ603-12DBIT | 标准版及RJ45 |
| ZJ603-12DBIW | 标准版及WIFI |
| ZJ603-12DBITW | 标准版及RJ45、WIFI |
| ZJ603-12DBITP | 标准版及RJ45、POE |
| ZJ603-12DBITPW | 标准版及RJ45、POE、WIFI |
| ZJ603-12DBIR | 标准版及继电器 |
| ZJ603-12DBIU | 标准版及USB（HID&虚拟键盘） |
| ZJ603-12DBIG | 标准版及4G |
| -T:RJ45 -W:WIFI -P:POE -R:Relay -U:USB -G:4G | |

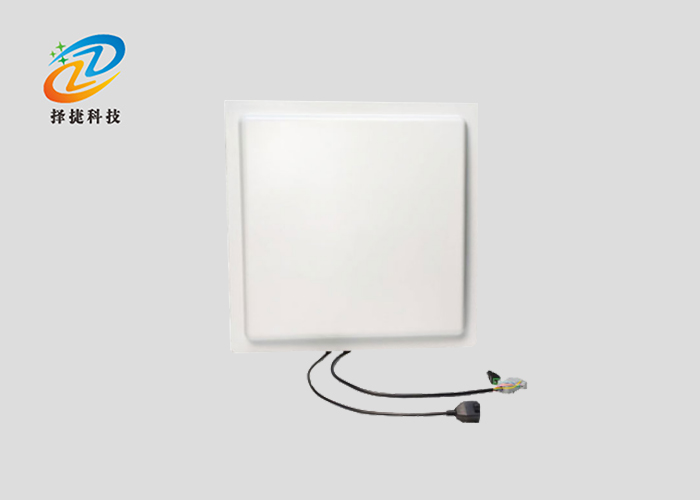

Ⅳ 产品实拍
实拍展示
