ZJ6022-3DBI是一款高性能的UHF频段ISO18000-6C（EPC C1G2）协议电子标签读写器，自主知识产权设计，结合专有的高效电子标签碰撞处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、个人身份识别、智能停车场、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。

◆ 自主知识产权设计；

◆ 充分支持符合UHF EPC Gen2(ISO18000-6C)协议电子标签；

◆ 工作频率FCC 902～928MHz、CE 865～868MHz(可以用软件按不同国家或地区要求调整)；

◆ 以广谱跳频(FHSS)或定频发射方式工作；

◆ 输出功率: ...26dBm（可调）；

◆ 内置3dBi 圆极化陶瓷天线，读卡距离范围 0m~3.5m*；

◆ 支持主动模式，命令模式，触发模式，密码工作模式；

◆ DC12V供电，...支持24V供电；

◆ 通信接口支持RS232, RS485, 韦根, 触发；

◆ 有效距离与协议格式、外接天线、电子标签及工作环境有关。

基本参数

◆ 型号：ZJ6022-2DBI

◆ 类型：4G车载超高频读写器

物理参数

◆ 外形尺寸：160*74*25mm

◆ 重量：200g / 4.5kg（不同标注）

◆ 包装重量：0.5Kg

◆ 包装尺寸：23*16*6cm

◆ 外壳材料：PVC

◆ 设备颜色：White

环境参数

◆ 工作温度：-20~+60℃

◆ 储存温度：-40~+85℃

◆ 工作湿度：5%～95% RH, Non-condensing

◆ 防水等级：IP65

性能参数

◆ 工作频率：902~928MHz,860~868MHz(软件可调)

◆ 天线规格：3dBi圆极化陶瓷天线

◆ 输出功率：0 - 26dBm

◆ 读卡距离：0-3.5m（有效距离与协议格式、外接天线、电子标签及工作环境有关）

◆ 写卡距离：0-2m（有效距离与协议格式、外接天线、电子标签及工作环境有关）

◆ 读卡速度：200次/1秒

◆ 读写卡类型：ISO18000-6C（EPC Gen2）/ (可定制为国标*)

◆ 读卡提示：蜂鸣器，LED

◆ 工作电压：DC +9 - 24V, 5W

◆ 工作模式：主动模式, 命令模式, 触发模式, 密码模式

◆ 通信接口：RS232, RS485, WG26, WG34, 触发

SDK开发包

◆ SDK开发包：支持 X86 & X64, C++, C#, VB, Delphi, Linux, ARM, Python, NodeJS, QT, JAVA, Android等语言。

接口定义（颜色对应）

◆ 红：电源正极 (DC 9V – 24V)

◆ 黑：GND地线

◆ 白：RS232 TXD

◆ 紫：RS232 RXD

◆ 棕：GND地

◆ 黄：韦根 DATA0

◆ 绿：韦根 DATA1

◆ 灰：GND地线

◆ 品红：RS485 A+

◆ 橙：RS485 B-

◆ 淡绿：触发输入+（TTL level）

◆ 蓝：触发输入-（TTL level）

电特性-极限参数

◆ 电源电压（VCC）：24 v

◆ 工作温度（TOPR）：-20~+60 ℃

◆ 贮藏温度（TSTR）：-40~+85 ℃

电特性-规格（TA=25℃及VCC=+12V）

◆ 电源电压（VCC）：最小8V，典型12V，...24V

◆ 工作电流（IC）：典型300mA，...400mA

◆ 工作频率（FREQ）：最小865MHz，...928MHz

产品型号及解释

◆ ZJ6022-3DBI：标准版(RS232, RS485,韦根,触发)

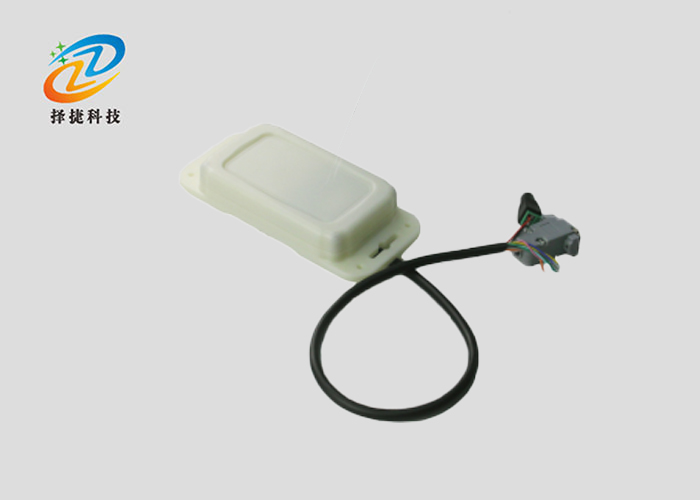

实拍展示
