超高频四通道读写器ZJF002-4A
Ⅰ 产品概述——2.4GHz有源标签ZJYY8554

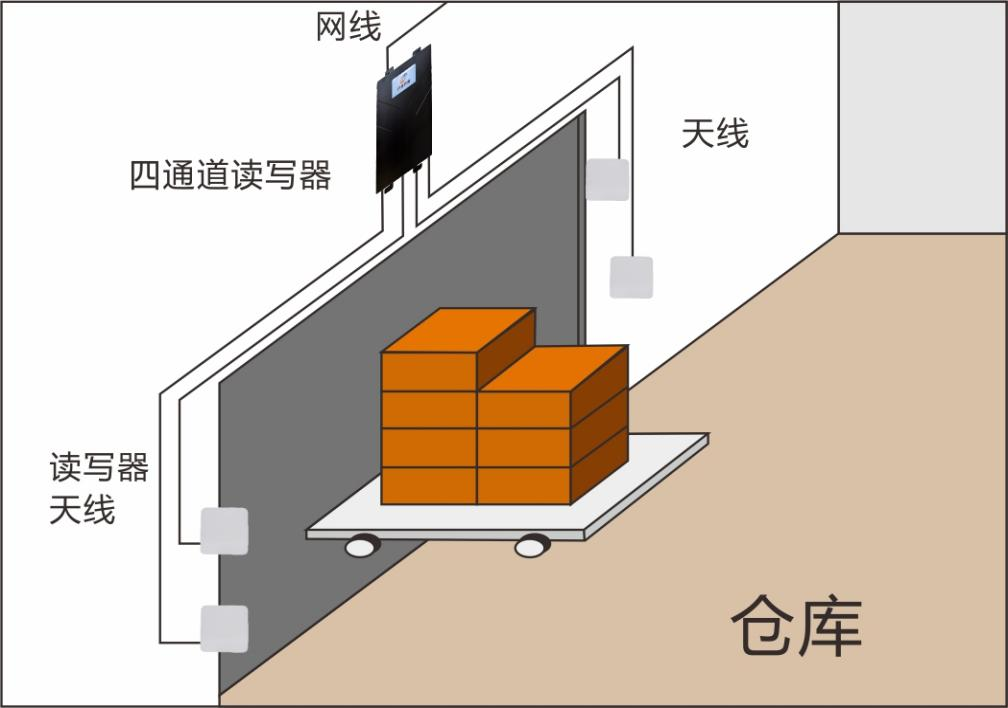

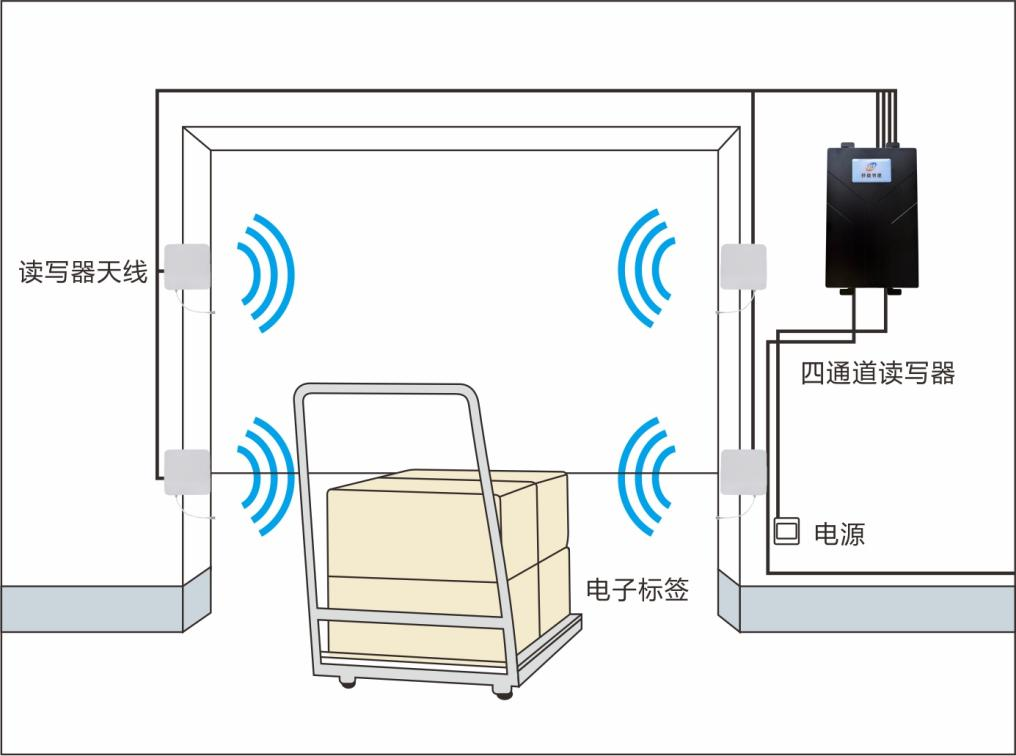

超高频四通道读写器ZJF002-4A，自主知识产权设计，结合专有的高效电子标签碰撞处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于仓储识别、物流车辆识别、个人身份识别、智能停车场、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。外型简约时尚，质量稳定、性能可靠，提供标准RS232和 RJ45接口，并可拓展WIFI、POE、4G、RS485等多种通讯方式。
Ⅱ 规格参数——2.4GHz有源标签ZJYY8554
| UHF RFID | |
| 协议 | ISO/IEC18000-6C / IEC18000-6B /EPC C1Gen2 |
| 频率 | GB,920MHz ~ 925MHz 、GB,840MHz ~ 845MHz 、 FCC,902MHz ~ 928MHz、ETSI ，865MHz ~ 868MHz 、JP,916MHz ~ 920MHz可选 |
| 输出功率 | ≤ 33dBm |
| 外部接口 | 标准RJ45、RS232，可定制WIFI、POE、RS485、4G； |
| 工作模式 | 广谱调频 ( FHSS) 或定频 ，可软件设置 |
| 读卡距离 | 读取距离 0-15m(与标签有关) |
| 天线 | 4个9dbi 圆极化天线 |
| 工作环境 | |
| 工作温度 | -20 - +70°C |
| 存储温度 | -30 - +80°C |
| 大气压力 | 86kPa ~ 108kPa |
| 湿度 | 5%-90% RH 无凝露 |
| 尺寸 | 224*116*33mm |
Ⅲ 特色功能——2.4GHz有源标签ZJYY8554
自主知识产权设计；
充分支持符合UHF EPC Gen2(ISO18000-6C)协议电子标签；
工作频率范围：
GB：920MHz～925MHz、
GB：840MHz～845MHz、
FCC：902MHz～928MHz、
ETSI：865MHz～868MHz （可选）
端口输出功率: 33dBm（可调）；
功耗：12W @ +33dBm；
可外接四个9dBi 圆极化天线，连续读标签距离（读EPC码）：0～15米,连续读100次读成功率大于95％（无干扰环境）；
测试条件：9dBi线极化天线，射频连接电缆插入损耗小于1dB，标准标签（灵敏度优于-18dBm）；
支持主动模式，命令模式，触发模式，密码工作模式；
读卡速率：>400次/秒；
I/O 接口：2 路光耦输入、3 路继电器开关；

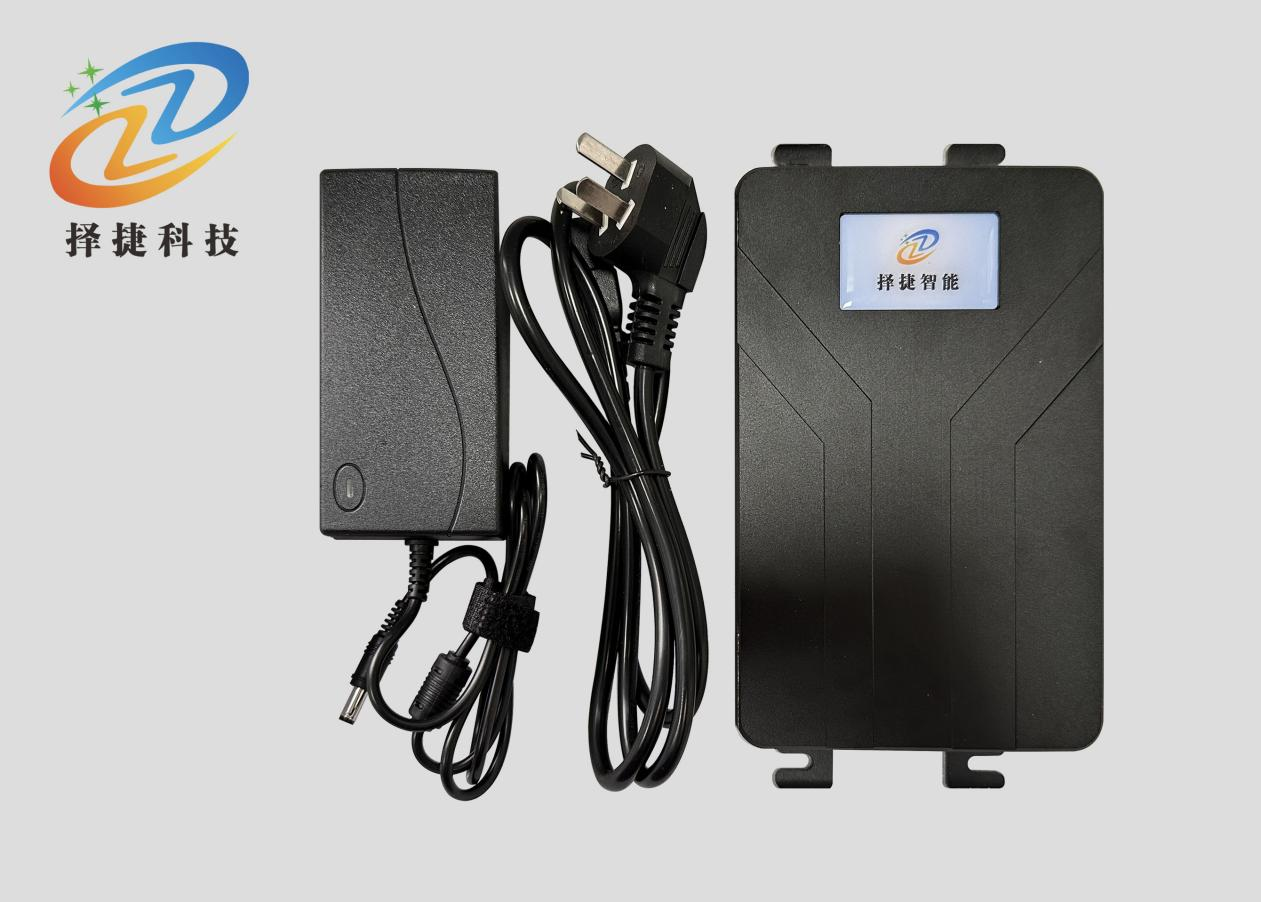

整机供电：9V～30V（功率容量不小于 30W），已经配备60W适配器（输入220V，输出12V5A）
丰富的通讯接口：RJ45、RS232，蓝牙可定制WIFI、POE、RS485、4G；
Ⅳ 天线电气及机械参数——2.4GHz有源标签ZJYY8554
| 型号Model | ZJTX26026045-9DBI（可更换） |
| 电气性能 Electrical Specifications | |
| 频率范围 Frequency Range(MHz) | 902-928 |
| 增益Gain(dBi) | 9dBi |
| 极化方式Polarization | 圆极化 |
| 半功率角Beam Width(°) | Hor:68 Ver:68 |
| 驻波比VSWR | ≤1.3 |
| 阻抗Impedance(Ω) | 50 |
| 前后比Front-to-back ratio(dB) | ≥13 |
| ...功率MAX.Power(W) | 50 |
| 轴比axial ratio(dB) | ≤2 |
| 防雷保护Lightning protection | 直流接地 |
| 机械性能Mechanical Specifications | |
| 接头Connector | N-Female |
| 接头位置Connector position | 底部直出 |
| 天线尺寸Dimension(mm) | 258*258*45mm |
| 净重Antenna weight(kg) | 0.58 |
| 有效受风面积Wind loading area(㎡) | ≤0.2 |
| ...抗风强度Rated wind velocity(m/s) | 36.9 |
| 辐射材料Reflector material | 铝 |
| 天线罩材料Radome material | ABS |
| 天线罩颜色Radome color | 白色 |
| 工作温度Operating temperature(℃) | -40～70 |
| 抱杆直径Mounting hardware(mm) | φ30～φ50 |
Ⅴ 接口定义——2.4GHz有源标签ZJYY8554
引脚序号 引脚定义 描述
1 OUT RI 继电器1输出R端控制信号
2 OUT L1 继电器1输出L端控制信号
3 OUT_R2 继电器2输出R端控制信号
4 OUT L2 继电器2输出L端控制信号
5 INPUT_1 光耦1输入控制信号
6 INPUT_2 光耦 2输入控制信号
7 IO_GND I/0输入控制信号电源负极
8 RS485A RS485 信号 A
9 RS485B RS485 信号 B
10 GND 电源负极
11 WIGO 为根输出信号0(需定制)
12 WIG1底部直出 为根输出信号1(需定制)

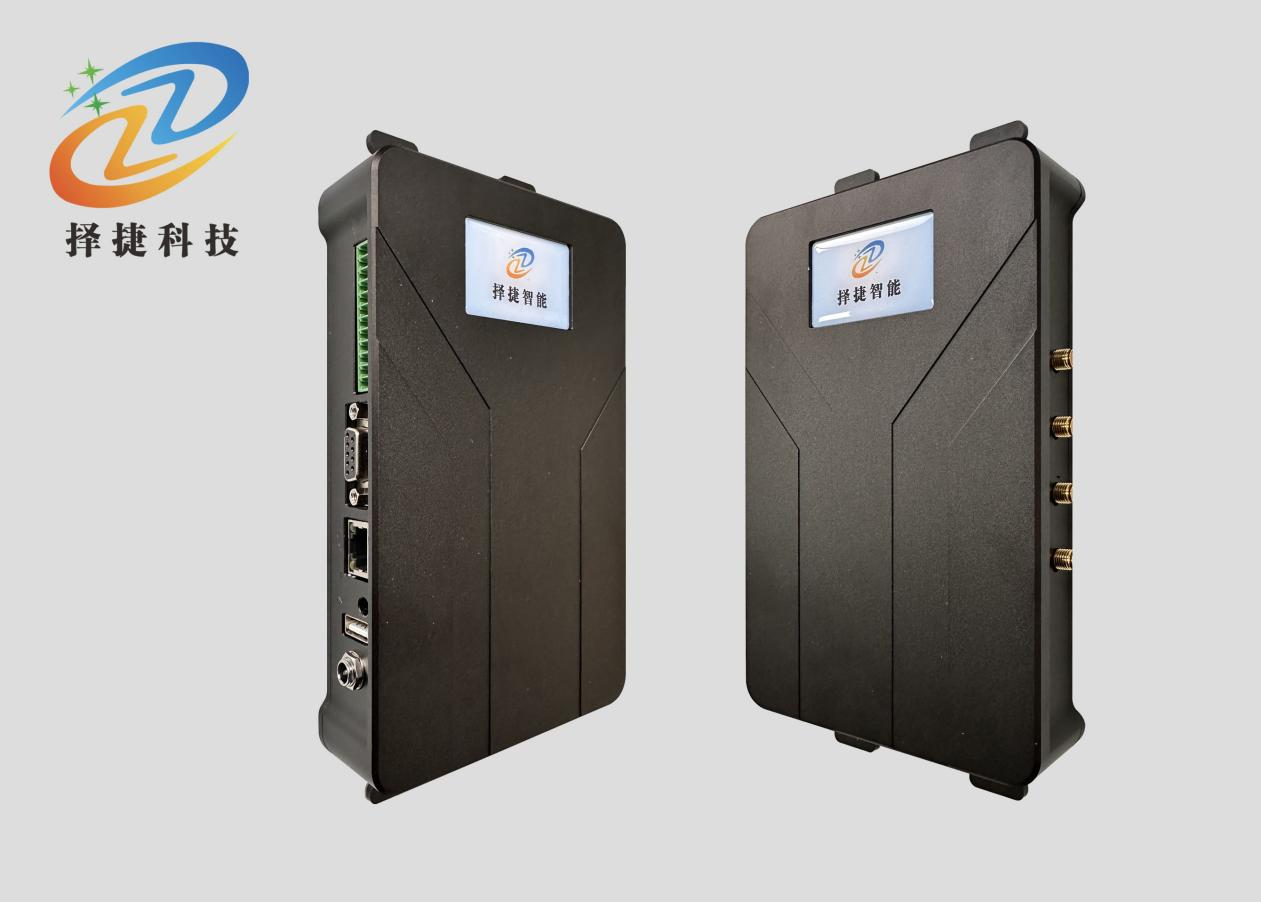

Ⅵ 产品展示——2.4GHz有源标签ZJYY8554
