Ⅰ 产品简介
名称：超高频分体式读写器16通道ZJF603-16A
超高频分体式读写器16通道ZJF603-16A是一款高性能的 UHF超高频电子标签读写器， 自主知识产权设计，结合专有的高效信号处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。
Ⅱ 产品特点
● 自主知识产权设计；
● 工作频率840～960MHz（可以按不同国家或地区要求调整）；
● 支持符合EPC CLASS1 G2、ISO18000-6C标准的电子标签；
● 以广谱跳频（FHSS）或定频发射方式工作，支持RSSI功能，峰值标签巡查速度大于100次/秒；
● 输出功率达至17dBm（可调）；
● 支持4个外接SMA天线接口；
● 支持应答工作模式和实时巡查工作模式；
● 标签缓存容量：20张@最长96bitsEPC；
● 支持EPC和TID两种防冲突模式；
● 低功耗设计，单＋8-25V电源供电；
● 支持RS232、网口、USB、触发等通讯接口，可选配4G、WiFi、蓝牙等；
● 提供动态连接库（DLL）及演示软件源代码，支持C++、C#、Java、Delphi、VB、Linux、ARM、Python、NodeJS、
Modbus等开发语言；
● 精致小巧设计，满足多种应用场合需求。在不同国家或地区标准和不同的环境下，本读卡器的参数和功能可能存在
差别，恕不作另行通知。
● 工作频率840～960MHz（可以按不同国家或地区要求调整）；
● 支持符合EPC CLASS1 G2、ISO18000-6C标准的电子标签；
● 以广谱跳频（FHSS）或定频发射方式工作，支持RSSI功能，峰值标签巡查速度大于100次/秒；
● 输出功率达至17dBm（可调）；
● 支持4个外接SMA天线接口；
● 支持应答工作模式和实时巡查工作模式；
● 标签缓存容量：20张@最长96bitsEPC；
● 支持EPC和TID两种防冲突模式；
● 低功耗设计，单＋8-25V电源供电；
● 支持RS232、网口、USB、触发等通讯接口，可选配4G、WiFi、蓝牙等；
● 提供动态连接库（DLL）及演示软件源代码，支持C++、C#、Java、Delphi、VB、Linux、ARM、Python、NodeJS、
Modbus等开发语言；
● 精致小巧设计，满足多种应用场合需求。在不同国家或地区标准和不同的环境下，本读卡器的参数和功能可能存在
差别，恕不作另行通知。
Ⅲ 主要技术参数
● 电特性
| 极限参数 | |||
| 项目 | 符号 | 数值 | 单位 |
| 电源电压 | VCC | 12 | V |
| 工作温度 | TOPR | -20～+55 | ℃ |
| 贮藏温度 | TSTR | -30～+70 | ℃ |
| 规格（除特别说明，所示规格取自TA＝25℃及VCC＝+12V工作条件下） | |||
| 项目ITEM | 符号 | 数值 | 单位 |
| 电源电压 | VCC | 8～25（12典型） | V |
| 工作电流 | IC | 0.5～1.2（0.5典型） | A |
| 工作频率 | FREQ | 840～960 （860~868典型） （902~928典型） |
MHz |
| 尺寸 | L × W × H | 200 × 152 × 34 | mm |
● 电源接口DC JACK
| 序号 | 符号 | 描述 |
| Central | PWR | 正12V电源 |
| Outer | GND | 地 |
● 串行通讯接口RS232 （DB5 Female）
| 序号 | 符号 | 描述 |
| 1 | VCC | 电源 |
| 2 | GND | 地 |
| 3 | TXD | 串行通讯数据输出 |
| 4 | RXD | 串行通讯数据输入 |
| 5 | GND | 地 |
● SMA天线接口 ANT1~ANT16
● 可选天线

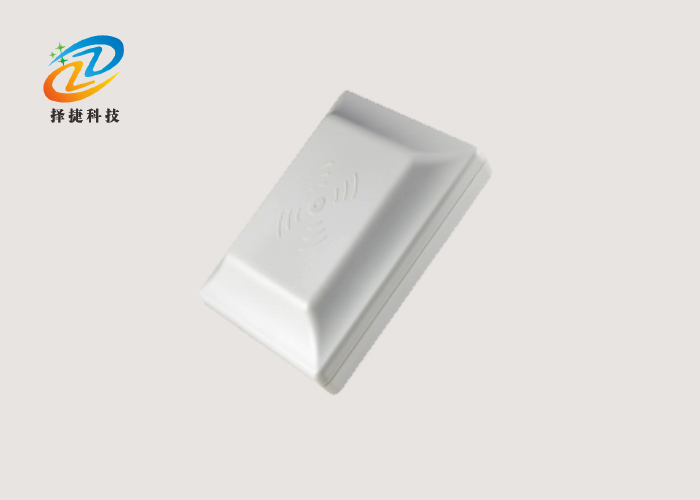

1、UHF圆极化5Db天线(860mhz-960mhz）

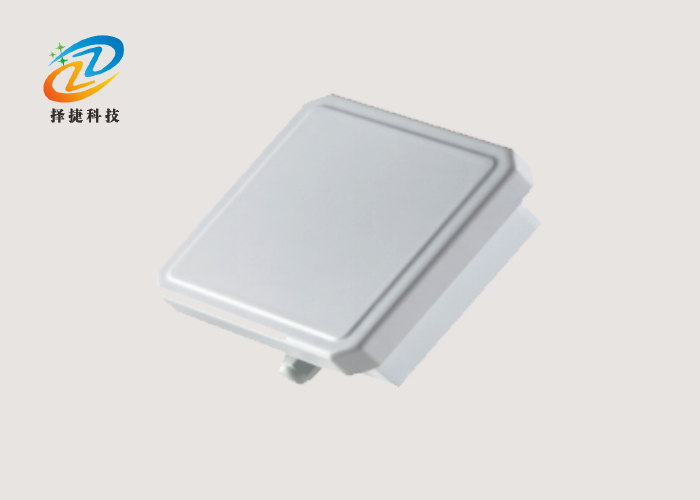

2、UHF圆极化6Db天线(PCB板/860mhz-960mhz）

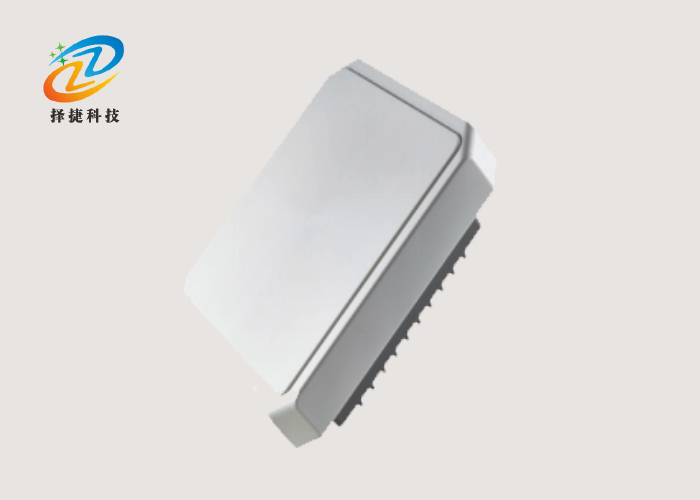

3、UHF线极化9Db天线(902mhz-960mhz/圆极化可选）

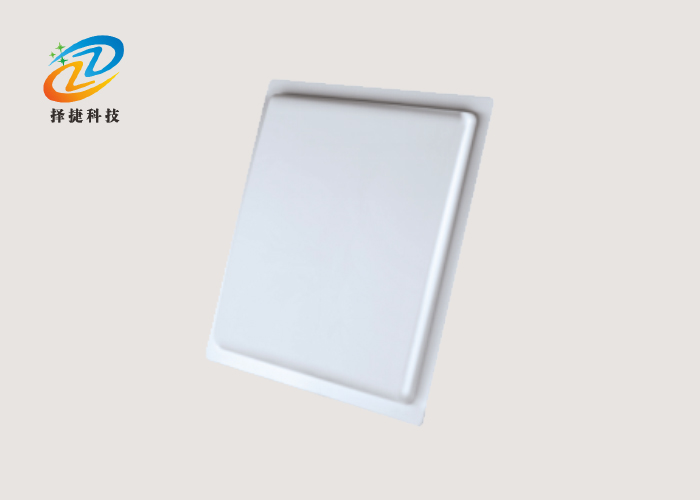

4、UHF线极化12Db天线(902mhz-960mhz/圆极化可选）
Ⅳ 产品实拍
实拍展示
