超高频读写器陶瓷天线ZJTCTX-2DBI

型号：ZJTCTX-2DBI

在电子产品生产车间，超高频读写器陶瓷天线是把控产品质量的关键设备。零部件组装前，工人用安装了超高频读写器陶瓷天线的设备，扫描零件标签，确认信息无误。成品检测环节，超高频读写器陶瓷天线再次发挥作用，快速读取产品数据，核验性能参数。定期设备维护时，超高频读写器陶瓷天线也需校准，保障生产精准。

超高频读写器陶瓷天线ZJTCTX-2DBI

Ⅰ 产品简介

————————————————————————————————————————————————————————————————

超高频读写器陶瓷天线ZJTCTX-2DBI在多个领域都有广泛应用，包括但不限于物流管理、门禁系统、防伪技术以及生产过程控制等无线射频识别（RFID）系统。

Ⅱ 主要技术参数

————————————————————————————————————————————————————————————————

天线（Antenna）

◆Antenna model(天线规格)：7060D（60mm*60mm*5mm）
◆Frequency Range(频率范围)：922MHz±2MHz
◆V.S.W.R（驻波比）：1.5 MAX
◆Band With@10dB(10dB带宽)：5.5 MHz MIN
◆Gain(增益)：4 dB typ @70mm*70mm groundplane
◆Impendence（阻抗）：50Ω
◆Polarization（极化方式）：RHCP

材料（Material）

◆Antenna：Dielectric Ceramics
◆PCB：FR4
◆Bridge(电桥)：HCO900A03
◆Resistance（电阻）：100Ω(0402)
◆RF Cable （线材）：RG316（L=20.5cm）
◆RF Connector（接头）：SMA公头内针

环境条件（Environment Condition）

◆Working Temp（工作温度）：-40℃～+85℃, 10%～95% RH
◆Storage Temp（贮存温度）：-55℃～+100℃, 10%～95% RH
◆Vibration（震动）：Sine sweep @1.5mmAM 10~55Hz each Axis

Ⅲ 测试图表（Testing Curve）

————————————————————————————————————————————————————————————————

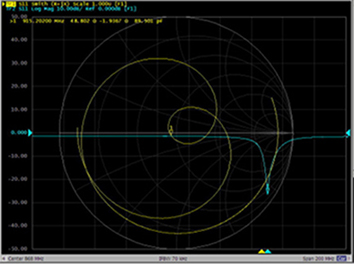

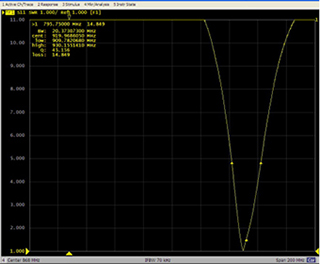

天线阻抗及驻波比（Patch Simth& VSWR）

超高频读写器陶瓷天线ZJTCTX-2DBI测试图表一超高频读写器陶瓷天线ZJTCTX-2DBI测试图表二

Ⅳ 结构图（Structure）

————————————————————————————————————————————————————————————————

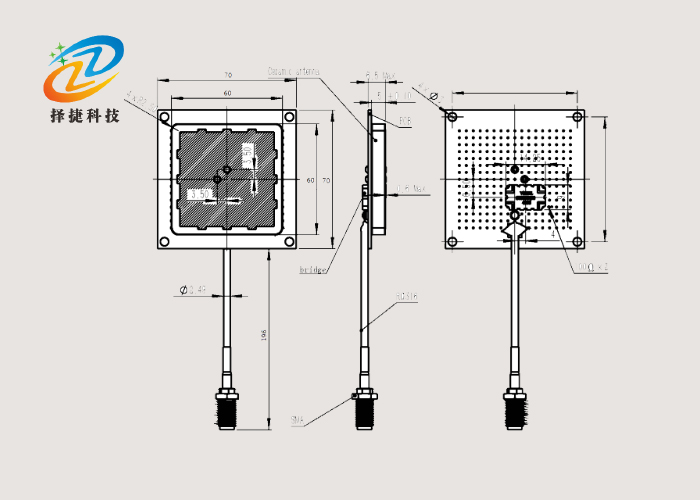

超高频读写器陶瓷天线ZJTCTX-2DBI结构图

Ⅴ 注意事项（Note）

————————————————————————————————————————————————————————————————

1、This product specification guarantees the quality of our product as a single unit. Please make sure that your product is evaluated and confirmed against your specifications when our product is mounted to your product.
2、The product will get free warranty for three months since the date of purchase users operate in the correct way; users will have to pay cost of the materials and maintaining fee out of the condition.
3、Electrostatic sensitive device.Observe precautions for handling.

Ⅵ 产品实拍

————————————————————————————————————————————————————————————————

实拍展示

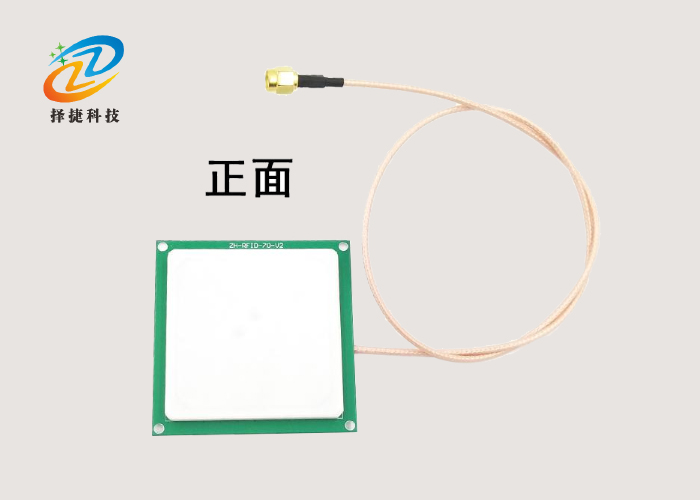

超高频读写器陶瓷天线ZJTCTX-2DBI实拍展示图正面

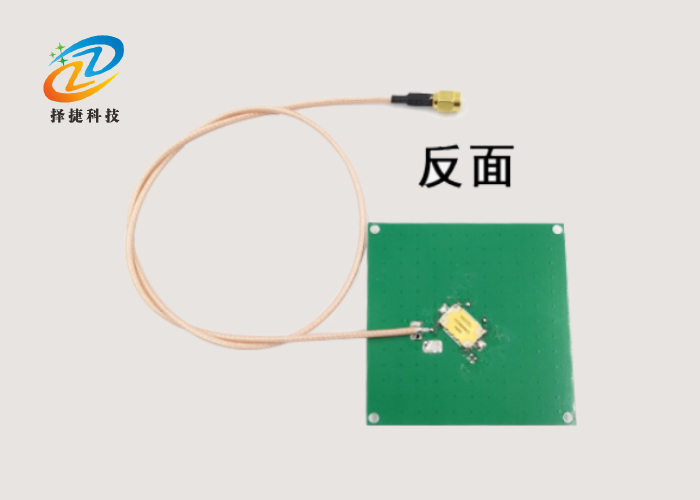

超高频读写器陶瓷天线ZJTCTX-2DBI实拍展示图反面

技术参数

外形尺寸	60605mm
频率范围	922±2MHz
驻波比	1.5 MAX
阻抗	50Ω
极化方式	RHCP
工作温度	-40℃～+85℃
应用场景	物流、门禁系统、防伪系统及生产过程控制等多...
