蓝牙网关 ZJJZ080

蓝牙网关 ZJJZ080

Ⅰ 产品外观

——————————————————————————————————————————————————————————————————————————————————————————

Ⅱ 产品参数

——————————————————————————————————————————————————————————————————————————————————————————

◆ 结构尺寸：190 mm (H) × 190 mm (V) × 41 mm (D)

◆ 外观颜色：白色

◆ 重量：300g左右

◆ 工作电压：DC 12 V

◆ 工作电流：小于 300 mA

◆ 通信方式：2.4 GHz

◆ 通讯距离：空旷距离 ≥ 30 米

◆ 数据接口：标准网线接口

◆ 配置接口：USB 2.0

◆ 工作温度范围：-25 ~ 60 ℃

◆ 存储温度范围：-30 ~ 70 ℃

◆ 湿度：≤ 80% RH

Ⅲ 功能特性

——————————————————————————————————————————————————————————————————————————————————————————

◆ 数码管指示：工作状态指示

◆ 指示灯指示：工作状态指示（R/B）；LED_B：电源指示灯（常亮表示电源正常）；LED_R：工作指示灯（闪烁表示正常工作，常亮表示故障）

Ⅳ 安装示意图说明（文字描述）

——————————————————————————————————————————————————————————————————————————————————————————

图1：设备安装架

图2：设备与安装架

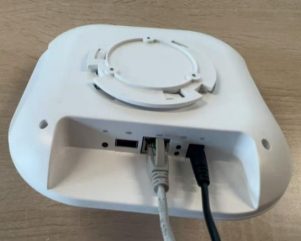

图3：网线与电源安装方式示意图（标注接口位置、接线注意事项）
