Ⅰ 产品简介——2.4G有源手腕带
名称：2.4G有源手腕带ZJA26
ZJA26 2.4G有源电子标签支持多种工作频率，其中2.4GHz频率可实现远距离识别，大大提升了安全性。这款2.4G远距离识别标签，专为监狱人员区域定位、老人院人员定位管理、医院患者身份识别及其他特殊场所设计，采用RFID 2.45G频率。结合我司PB系列中、长、远距离阅读器，该标签能稳定地实现识别感应功能，具有高精度、低功耗和长寿命的特点。此外，还可集成ic和125k功能。Ⅱ 产品特征——2.4G有源手腕带
读写速度：相较于条码技术，无需直线对准即可扫描，读写速度大幅提升，能够同时识别多个目标和动态目标。
安全性：采用先进的加密算法和认证机制，确保数据的安全性，有效防止链路窃听和数据破解，使用寿命更长。
专用芯片与惟一序列号：内置专用芯片，每张标签的序列号全球...，极难复制，从根本上提升了耐用性和防伪性，无机械故障之忧。
标签ID号：采用10个字节的标签ID号。
标签类型：提供只读型标签，满足不同应用场景的需求。
使用时长：配备超大电池容量，确保长时间使用，寿命持久。
防水等级：达到IP65防水标准，适应各种恶劣环境。
防冲突性：采用先进的射频防碰撞技术，能够在极短时间内同时识别200个以上的标签。
高速运动识别：识别速度...可达60公里/小时，满足高速运动场景的识别需求。
高抗干扰性：对现场各类干扰源不敏感，具有极强的环境适应性。
安装方式：设计为手腕式佩戴，舒适便捷。
抗电磁干扰：能在10V/m 0.1~1000MHz AM调幅电磁波环境下稳定工作。
可靠性：具备防水功能，并可扩展支持低频125K和13.56M频率，稳定性强。
针对性：广泛应用于养老院人员管理、学生跑步计时及其他人员的区域定位等多种领域。
Ⅲ 规格参数——2.4G有源手腕带
| 外形尺寸 | 45mm×35mm×12mm |
| 产品材质 | 塑胶+硅胶 |
| 产品颜色 | 黑色 |
| 产品重量 | <26g |
| 包装 | 瓦楞纸盒（可定制） |
| 工作湿度 | < 95% |
| 工作温度 | 0 ~45℃ |
| 存储温度 | 0 ~45℃ |
| 防水等级 | IP65 |
| 静态（待机）工作电流 | <5uA |
| 工作电压 | 3.7V |
| 电池 | 3.7V &200mAH |
| 工作电流（发射信号） | <18mA(脉冲模式） |
| 电池使用寿命 | 电池循环次数＞500次 |
| 射频防冲撞能力 | >200PCS |
| 发射时间 | 主动每秒1次/被动每秒钟发射3～4次 |
| 接收灵敏度 | -90 dbm |
| 工作方式 | 主动/被动/主动被动组合方式 |
| 低频频率 | 125K、13.56MHz（可选） |
| 屏幕显示 | 可选装/加装（时间、日期、电量） |
Ⅳ 注意事项——2.4G有源手腕带
● 请勿投入火中或存放在超过50度的高温环境储存使用！
● 请勿使用利器损害
● 请勿放置在有腐蚀性物品附近。
● 请勿拆解和随意更改元器件的参数、规格、型号。
● 请勿将手环靠近大量金属，否则会影响射频性能。
● 请勿强力剧烈冲撞手环。
● 请勿使用重物巨力挤压手环。
Ⅴ 应用领域——2.4G有源手腕带
● 办案区区域人员定位
● 养老院人员定位
● 学生跑步区域
● 监狱一卡通或者区域人员定位
● 施工人员定位
● 人员出入管理
● 学校考勤消费管理
Ⅵ 读卡器发回数据格式——2.4G有源手腕带
● 数据包格式(共40字符)
| 名称 | 头标志 | 设备编号 | 设备日期时间 | 标签号码 | 标志位 | 标志位数据 | 校验和 |
| 描述 | # | 十六进制 | 十进制 | 十进制 | 任意 | 十六进制 | * |
| 字符数 | 1 | 8 | 12 | 10 | 1 | 6 | 2 |
| 序号 | 定义 | 说明 |
| 1 | 头标志 | ‘#’ |
| 2 | 设备ID7(H) | 内容格式：十六进制字符格式 设备类型、设备编号或者场地编号，可自行修改（进入设备管理页面可进行修改） （此数据指是读卡器的设备编号，而非腕带的编号） |
| 3 | 设备ID6(H) | |
| 4 | 设备ID5(H) | |
| 5 | 设备ID4(H) | |
| 6 | 设备ID3(H) | |
| 7 | 设备ID2(H) | |
| 8 | 设备ID1(H) | |
| 9 | 设备ID0(H) | |
| 10 | 年高位（D） | 内容格式：十进制字符格式 时间 年月日时分秒 |
| 11 | 年低位（D） | |
| 12 | 月高位（D） | |
| 13 | 月低位（D） | |
| 14 | 日高位（D） | |
| 15 | 日低位（D） | |
| 16 | 时高位（D） | |
| 17 | 时低位（D） | |
| 18 | 分高位（D） | |
| 19 | 分低位（D） | |
| 20 | 秒高位（D） | |
| 21 | 秒低位（D） | |
| 22 | 卡号第 10位（D） | 卡号 内容格式：十进制字符格式 腕带的2.4G卡号 |
| 23 | 卡号第9位 （D） | |
| 24 | 卡号第8位 （D） | |
| 25 | 卡号第7位 （D） | |
| 26 | 卡号第6位 （D） | |
| 27 | 卡号第5位 （D） | |
| 28 | 卡号第4位 （D） | |
| 29 | 卡号第3位 （D） | |
| 30 | 卡号第2位 （D） | |
| 31 | 卡号第 1位（D） | |
| 32 | 功能标志位（C） | 内容格式：任意字符，标志位大写字符电量正常，标志位小写字母低电量 A/a：定位功能，标签数据1里表示标签采集到的低频定位地址码， B/b：拆除报警功能 S/s：报警功能，标签数据1值为01表示求救报警、02表示加速度报警 H/s：心率功能，标标签数据1里表示标签采集到的心率、数据2表示血氧值。 （标红的部分不适用于该产品） |
| 33 | 标签数据1 | |
| 34 | ||
| 35 | 标签数据2 | |
| 36 | ||
| 37 | 标签数据3 | RSSI信号强度值，高半字节0~F表示 信号强度，超小值信号超强，低半字节1~4表示对应的通道号 |
| 38 | ||
| 39 | 校验和的高4位(H) | 内容格式：十六进制字符格式 检验和字节，将前面38个字符的十六进值加起来，再加上这里的校验码值，合并的和尾部字节值为零 |
| 40 | 校验和的低4位(H) |
● 校验和举例
举例：#000000011504180808090022046518E990000C2
根据以上的举例，校验码验证方法如下：
| 序号 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 32 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| 字符 |
# | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 5 | 0 | 4 | 1 | 8 | 0 | 8 | 0 | 8 | 0 | 9 | 0 | 0 | 2 | 2 | 0 | 4 | 6 | 5 | 1 | 8 | E | 9 | 9 | 0 | 0 | 0 | 0 | 7 | D |
| 16进制 | 23 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 31 | 31 | 35 | 30 | 34 | 31 | 38 | 30 | 38 | 30 | 38 | 30 | 39 | 30 | 30 | 32 | 32 | 30 | 34 | 36 | 35 | 31 | 38 | 45 | 39 | 39 | 30 | 30 | 30 | 30 | 7D | |
| 运算方法 |
校验和计算：把所有16进制的值相加的总和，未字节为0值 23+30+30+30+30+30+30+30+31+31+35+30+34+31+38+30+38+30+38+30+39+30+30+32+32+30+34+36+35+31+38+45+39+39+30+30+30+30+7D=800(合并得值尾字节为0) |
|||||||||||||||||||||||||||||||||||||||

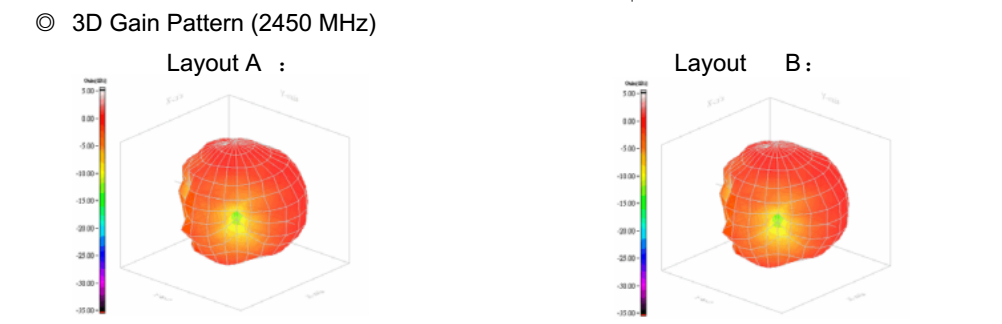

Ⅶ 天线远洋方向图——2.4G有源手腕带

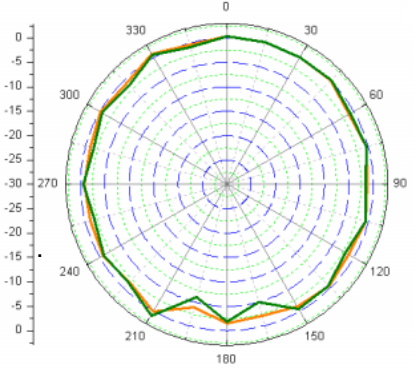

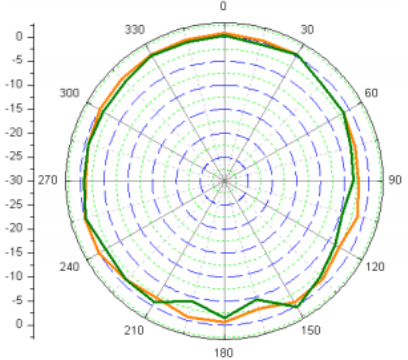

X-Y Plane X-Z Plane

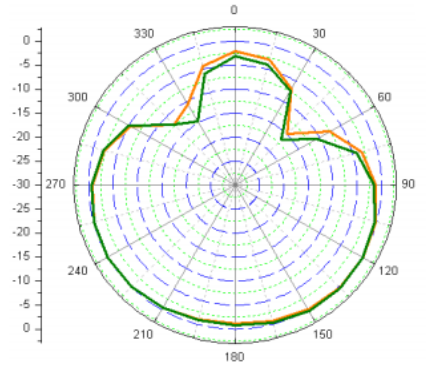

X-Z Plane

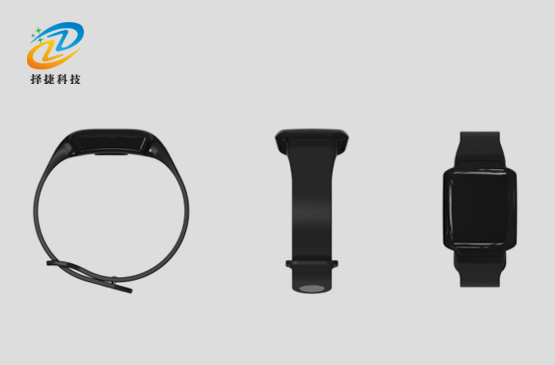

Ⅱ产品展示——2.4G有源手腕带
实拍展示
