柔性可打印抗金属标签ZJF8040C



Ⅰ 产品介绍

————————————————————————————————————————————————————————————————

ZJF8040C柔性抗金属标签兼容EPC、C1G2和ISO 18000-6C标准。适用于富含金属和液体的使用环境，它可以封装为任何种类的打印标签、条形码或者图形标签使用，轻薄如纸张的外形使它可以轻松贴在曲面物品上，如气缸瓶、管道、金属容器和固定资产上。广泛适用于产品认证、资产追踪、物流追踪、贵重物品防伪和医疗资产管理等领域，为制造商和零售商改善运营效率和库存管理。



Ⅱ 技术参数

————————————————————————————————————————————————————————————————

◆ 协议：EPC Class 1 Gen 2 (ISO 18000-6C)无源超高频RFID标签

◆ 工作频率：902-928MHz (美国频段)

◆ 芯片型号：Qstar-73GB-O

◆ 内存：512-bit 用户内存；96-bit 序列化 TID；128-bits EPC

◆ 应用温度：-40°F to +185°F (-40°C to + 85°C)

◆ 工作温度：-40°F to +185°F (-40°C to + 85°C)

◆ 尺寸/公差(mm)：80(+/- 1) x 40(+/- 0.8) x 1.26(+/- 0.1)

◆ 幅宽：82(+/- 1)mm

◆ Pitch：50(+/- 0.8)mm

◆ 标签间空白区尺寸：10(+/- 0.1)mm

◆ R角尺寸：1.5(+/- 0.2)mm

◆ 打印性能：极好

◆ 金属表面读取距离：0-7m（手持机）

◆ 非金属表面读取距离：0-4m（手持机）

◆ 表面材料：白色PET

◆ 颜色标准：白色

◆ 背胶材料：高强度背胶

◆ 标准包装：250 片/卷

◆ 内芯直径：3 in (76.2 mm)

◆ 工作温度：-20℃~+60℃

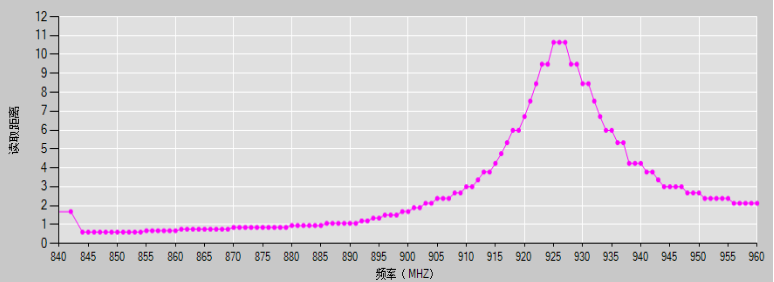

Ⅲ 性能测试图

————————————————————————————————————————————————————————————————



Ⅳ 测试数据

————————————————————————————————————————————————————————————————

频率	功率	RSSI	读距	灵敏度	实测功率
900	21	0	1.68702397557105	-0.0690474692284226	21
901	20	0	1.89287203344058	-1.07869310002318	20
902	20	0	1.89287203344058	-1.08832803128076	20
903	19	0	2.12383735315241	-2.09795228671204	19
904	19	0	2.12383735315241	-2.10756588994919	19
905	18	0	2.38298470417284	-3.11716886454599	18
906	18	0	2.38298470417284	-3.12676123397819	18
907	18	0	2.38298470417285	-3.13634302164383	18
908	17	0	2.67375281440124	-4.14591425086363	17
909	17	0	2.67375281440124	-4.15547494488127	17
910	16	0	3	-5.1650251268638	16
911	16	0	3	-5.17456481990189	16
912	15	0	3.36605536290589	-6.18409404701025	15
913	14	0	3.7767762353825	-7.19361283112791	14
914	14	0	3.7767762353825	-7.20312119511855	14
915	13	0	4.23761263386826	-8.21261916177089	13
916	12	0	4.75467957738334	-9.22210675379893	12
917	11	0	5.33483823011677	-10.2315839938423	11
918	10	0	5.98578694490664	-11.2410509044668	10
919	10	0	5.98578694490664	-11.2505075081641	10
920	9	0	6.71616341570502	-12.259953827353	9
921	8	0	7.53565929452874	-13.2693898843789	8
922	7	0	8.45514879379336	-14.2788157015145	7
923	6	0	9.48683298050514	-15.2882313009602	6
924	6	0	9.48683298050514	-15.2976367048441	6
925	5	0	10.6444016770073	-16.3070319352226	5
926	5	0	10.6444016770073	-16.3164170140806	5
927	5	0	10.6444016770073	-16.3257919633319	5
928	6	0	9.48683298050513	-15.3351568048192	6
929	6	0	9.48683298050513	-15.3445115603148	6
930	7	0	8.45514879379336	-14.3538562515206	7

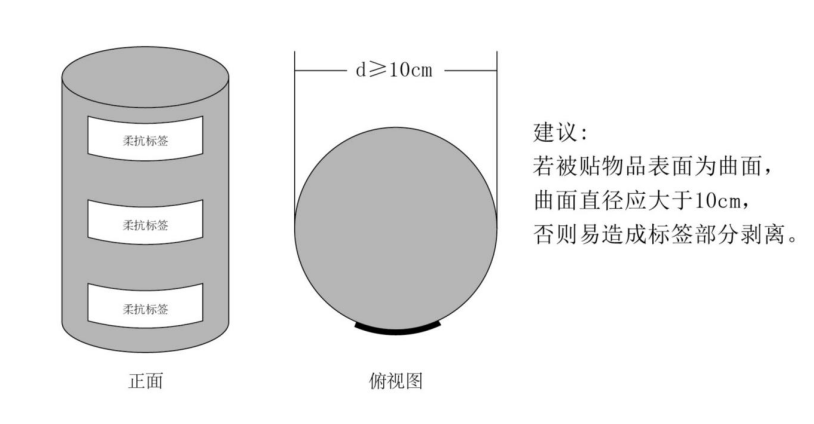

Ⅴ 注意事项

————————————————————————————————————————————————————————————————



Ⅵ 实拍展示

————————————————————————————————————————————————————————————————
